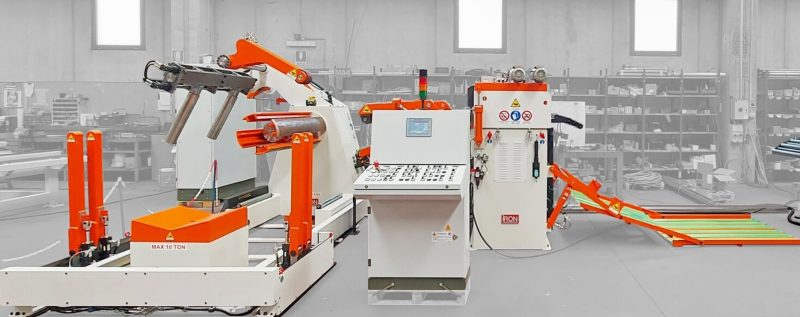

Linea alimentazione nastro per lavorazione lamiere personalizzabile

La linea alimentazione nastro AVEL – AVEM – AVER di IRON rappresenta una soluzione tradizionale ma altamente performante per la lavorazione delle lamiere. Grazie alla presenza dell’ansa tra raddrizzatrice e avanzatore, l’impianto garantisce una maggiore qualità di raddrizzatura e cadenze produttive elevate.
La configurazione base della linea alimentazione nastro comprende tre elementi principali: svolgitore, raddrizzatore e avanzatore elettronico a rulli, progettati per lavorare in sinergia e assicurare continuità ed efficienza nel processo produttivo.

Linea alimentazione nastro personalizzabile per ogni esigenza

Uno dei principali punti di forza della linea alimentazione nastro IRON è la possibilità di personalizzazione. Il cliente può configurare l’impianto scegliendo tra numerosi accessori, tra cui:

• culla di carico coil serie CS e CST
• slitta di allineamento per svolgitore serie SAT
• braccio pressore per la tenuta del coil serie SBPOM
• rulli di contenimento coil serie RLR
• dispositivi di apertura testa per centraggio piloti serie ATO e ATP
• regolazione motorizzata dei rulli con visualizzazione e memorizzazione serie RMR
• apertura testa a libro per la pulizia rulli serie ATL
• regolazione motorizzata in altezza serie RAMO.

Questa flessibilità consente di adattare la linea a diverse esigenze produttive.

Svolgitore: controllo e affidabilità nella gestione del coil

La linea alimentazione nastro integra svolgitori dotati di quattro griffe autocentranti con espansione oleodinamica. Il diametro standard di presa rotoli è 508 mm (20”) o 610 mm (24”), con portate variabili, per coil di peso da 2, 4, 6, 10 e 15 ton. Disponibili in due versioni:

• Serie INV per svolgitori controllati da inverter e fotocellula temporizzata per il controllo ansa. Sono dotati di riduttore a vite senza fine con frizione di sovraccarico.
• Serie ENC per svolgitori controllati da inverter e encoder di retroazione, questa soluzione permette l’utilizzo dello svolgitore in frenatura elettrica controllata. Sono dotati di riduttore epicicloidale.

Lo svolgitore può essere configurato a mandrino singolo (SA) o doppio (SAD), offrendo massima versatilità operativa.

Raddrizzatore: precisione elevata nella lavorazione lamiere

Il raddrizzatore è un elemento chiave della linea alimentazione nastro, progettato per garantire qualità costante:

• 11 o 15 rulli in acciaio 100CR6 temprati e rettificati
• 4 versioni di diametro 66, 76, 86 e 96 mm non controrullati
• 3 versioni di diametro 56, 76 e 96 mm controrullati
• regolazione manuale o motorizzata a seconda della configurazione
• guida nastro a rulli in ingresso per allineamento preciso allo stampo.

Il sistema è dotato di un motoriduttore gestito da inverter Siemens e da fotocellule che regolano l’ansa, con velocità variabile da 0 a 40 mt/1’, assicurando controllo e stabilità del processo.

Avanzatore a rulli: controllo elettronico e alte prestazioni

L’avanzatore completa la linea alimentazione nastro con un sistema a rulli sovrapposti (diametro 80 o 127 mm), realizzati in acciaio 100CR6. Costruiti in tre versioni, che si differenziano per diametro rulli e velocità di avanzamento. Tutte le versioni sono dotate di:

• pacchetto elettronico Siemens, composto da controllo KP700 (su richiesta KP1200) e PLC SIEMENS 1500 TA PORTAL
• motore brushless digitale
• azionamento SINAMICS
• PLC Siemens 1500 con TIA Portal
• interfaccia operatore touch screen da 7” (opzionale 12”).

Questo pacchetto garantisce precisione, velocità e controllo totale del processo.

Linea alimentazione nastro completa e personalizzabile

La linea alimentazione nastro AVEL – AVEM – AVER di IRON si conferma una soluzione completa e personalizzabile per la lavorazione delle lamiere, capace di coniugare qualità, affidabilità e alte prestazioni produttive.
