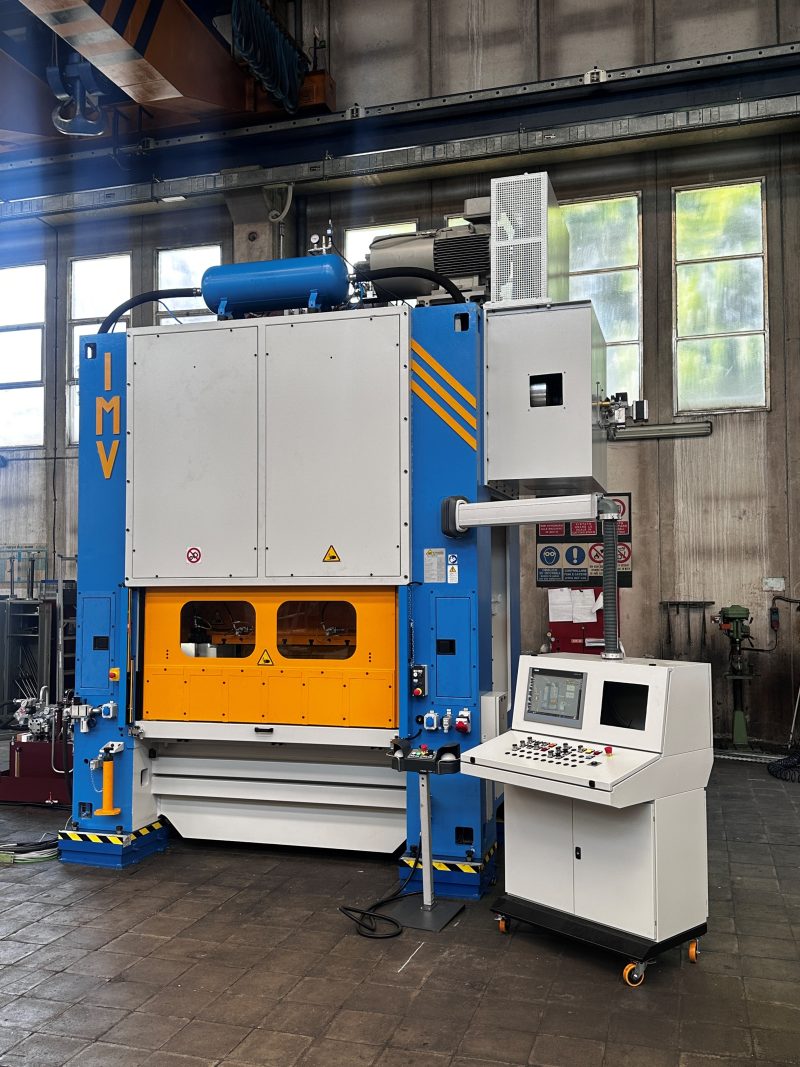

Pressa meccanica HSQ: rigidità, precisione e velocità

Nello stampaggio della lamiera, stabilità, precisione e velocità della pressa sono elementi strettamente legati alle prestazioni del processo produttivo. Per rispondere alle esigenze delle applicazioni più demanding, I.M.V. PRESSE ha sviluppato la serie HSQ (High Standard Quality), una gamma di macchine che raccoglie l’esperienza maturata dall’azienda in decenni di realizzazioni specifiche.
La pressa meccanica HSQ è disponibile in versioni da 120 a 630 tonnellate e integra una serie di soluzioni dedicate alla rigidità della struttura, alla precisione del movimento della slitta, alla gestione delle alte velocità e al controllo del processo.

Pressa meccanica HSQ: struttura e cinematismo

Uno degli elementi caratterizzanti della serie HSQ è la struttura, progettata per essere più rigida e con allungamenti ridotti, con l’obiettivo di migliorare la stabilità produttiva.
Il cinematismo a Plunger è stato introdotto per eliminare il beccheggio e migliorare la perpendicolarità del movimento della slitta.
A questo si aggiungono le guide slitta a rullo pre-caricate, che consentono una regolazione centesimale delle tolleranze.

Pressa HSQ per lavorazioni ad alta velocità

La serie HSQ prevede una corsa regolabile automaticamente fino a 200 mm, con possibilità di raggiungere 200 colpi/min.
L’albero eccentrico è completo di un sistema di controbilanciamento dinamico delle masse rotanti, studiato per migliorare la stabilità alle alte velocità.
La trasmissione utilizza inoltre un riduttore epicicloidale compatto, che consente una trasmissione a minore inerzia e maggiore efficienza.

Precisione nella regolazione della slitta

Nella pressa meccanica HSQ la gestione della regolazione della slitta comprende anche un sistema di recupero dei giochi, destinato a migliorare la precisione.
La macchina dispone inoltre di un sistema idraulico di sovraccarico a carichi decentrati, mentre la lubrificazione nella testa della pressa avviene a bagno d’olio ed è dotata di scambiatore di calore.

Elettronica e controllo della pressa meccanica

La gestione della macchina è affidata a un sistema di elettronica multi-task per il controllo degli alimentatori elettronici veloci, con camme dinamiche e diagnostica.
La dotazione comprende inoltre il controllo elettronico delle temperature e dello sforzo, integrato nella gestione della pressa.

Una gamma da 120 a 630 tonnellate

La serie HSQ copre un intervallo compreso tra 120 e 630 tonnellate, mettendo a disposizione una gamma di configurazioni accomunate dalle soluzioni dedicate a rigidità, precisione, velocità, trasmissione e controllo.
L’insieme delle caratteristiche tecniche definisce la proposta I.M.V. PRESSE per una pressa meccanica destinata ai clienti più esigenti.
