Taglio laser fibra di tubi e profilati di grandi dimensioni

ByTube Star 330 è la nuova soluzione firmata Bystronic per il taglio laser fibra di tubi e profilati di grandi dimensioni, pensata per offrire massima flessibilità operativa, alta precisione e produttività. Dotata di carico e scarico automatizzati, sorgente laser da 6 kW, e attrezzaggio completamente automatico, questa macchina si distingue per la sua architettura modulare, capace di adattarsi a una vasta gamma di esigenze produttive.
Progettata per lavorazioni 3D complesse e componenti di grandi dimensioni, la ByTube Star 330 consente il passaggio fluido da tubi a profilati aperti di varie geometrie senza interventi manuali, grazie a un innovativo sistema di presa e movimentazione.

Taglio laser fibra di tubi: nuovi standard di produttività

La ByTube Star 330 introduce una nuova generazione di impianti per il taglio laser fibra di tubi, puntando su:

• modularità e configurabilità personalizzata
• alta produttività anche con componenti complessi
• ottimizzazione del flusso di lavoro con zone separate per carico, lavoro e scarico
• efficienza garantita anche su sezioni molto grandi.

Con una lunghezza di carico fino a 12,8 metri e una lunghezza totale macchina di oltre 32 metri, la ByTube Star 330 gestisce in modo fluido sezioni di grandi dimensioni e forme complesse.

Taglio laser fibra di tubi e profili aperti e chiusi di grandi dimensioni

La macchina può lavorare:

• profili aperti (C, L, U, I, H) da 19 mm (lato più corto) fino a 260 mm (lato più lungo)
• profili chiusi (rettangolari e quadrati) da 19 x 19 mm fino a 260 x 260 mm
• tubi tondi da Ø 19 mm fino a Ø 305 mm (automatico) o Ø 324 mm (con minimo intervento manuale).

Questa flessibilità è resa possibile dal sistema con tre mandrini sincronizzati, che movimentano e supportano il materiale in ogni fase della lavorazione, anche in caso di componenti lunghi e non tondeggianti, garantendo stabilità e assenza di flessione.

Sistema di bloccaggio intelligente per ogni geometria

Il cuore tecnologico della ByTube Star 330 è il suo sistema di bloccaggio:

• mandrini automatici a ganasce pneumatiche
• sincronizzazione tra rotazione e movimento longitudinale
• supporti regolabili verticalmente per mantenere l’asse di rotazione costante
• controllo dinamico per sezioni non tonde.

Questa soluzione permette una lavorazione fluida e precisa anche con profilati rettangolari e sagomati, riducendo l’intervento manuale e aumentando la sicurezza.

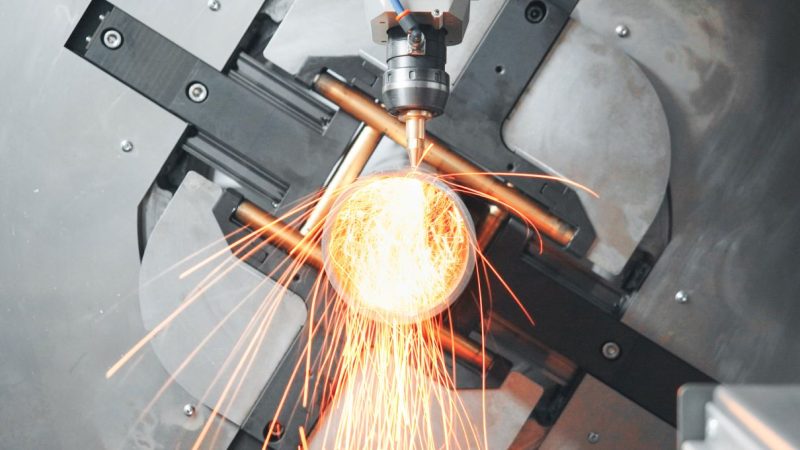

Precisione di taglio con testa laser 3D e opzione Quick Cut

La testa di taglio 3D è progettata per offrire massima mobilità su tre assi (X, Y, Z), con corsa di 480 mm sull’asse X e inclinazione di ±45°, ideale per:

• tagli inclinati e a innesto
• preparazione a fasi successive (es. saldatura)
• lavorazioni simili a quelle su piano fisso, con tubo fermo e testa mobile.

La sorgente laser fibra da 6 kW (opzionale 10 kW) consente lavorazioni ad alta velocità anche su spessori importanti, mentre l’opzione Quick Cut migliora le prestazioni su tubi di piccole dimensioni.

Funzioni integrate e opzioni avanzate

La ByTube Star 330 è progettata per ottimizzare l’intero processo di produzione:

• foratura, filettatura, marcatura e smusso integrati
• tempi di attrezzaggio minimi o azzerati.

Opzioni aggiuntive:

• Laserscan per il controllo qualità
• Weld Search Camera per la precisione del giunto di saldatura

Queste caratteristiche fanno della ByTube Star 330 di Bystronic una soluzione ideale per il taglio laser fibra di tubi e profilati di grandi dimensioni, riducendo tempi morti e massimizzando l’efficienza in officina.
